パッシブ換気排気筒

パッシブ換気排気筒

『地方独立行政法人北海道立総合研究機構 建築研究本部 北方建築総合研究所』で研究された、パッシブ換気システムは暖房に使われたエネルギーで換気を行うもので、基礎断熱された基礎壁などに給気口を設けて外気を床下に取り入れ、床下に設置された暖房機で暖められた新鮮空気は家中をやわらかく暖房します。
家中くまなく循環した空気はVOCやハウスダストと共にやがて汚染空気として屋根や壁の高い位置に取り付けられた排気口から室内の空気を流出させます。
このシステムは室内外の温度差という自然動力を用いているため、換気ファンが不要で電気代がかかりません。特殊な機械も使いませんので故障もありません。
ただし断熱気密性の高い住宅ではじめて効果を現わすシステムであり、また室内外温度差の少ない暖かい季節には排気力が減少しますので窓をあけて換気をするなど、まさに自然と共に成り立つ自然換気システムです、省エネで安全な換気システムとして皆様に信頼されております。

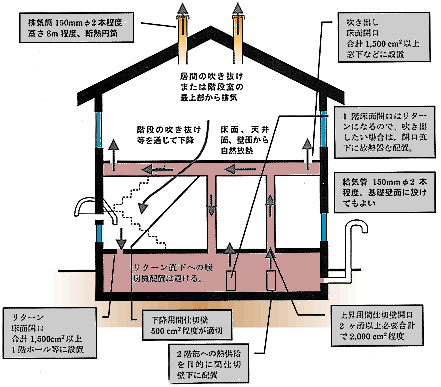

パッシブ換気システム概念図

断熱二重煙筒の技術はそのままパッシブ換気排気筒として応用できますのでもしものときには煙突として使える換気システムができあがります。またローコスト版としてステンレス内筒を省略したパッシブ換気専用排気筒も製作しております。また自然排気力を高めるためにドラフトスムーサーを加えれば風の力を利用した換気システムになります。

パッシブ換気システム部材価格表

規格 定価 摘要
断熱排気筒 L=1,800 30,000 外筒ステンレス、
内筒ポリスチレンフォーム
断熱排気筒 L=2,700 35,000
梯子型支持金具 2本用 35,000 SUS304
固定バンド 2個使用 3,000
陣笠(Aタイプ) 基本タイプ 3,500
陣笠(Bタイプ) 三角錐 15,800
陣笠(Cタイプ) 3枚羽 27,000
ドラフトスムーサー DB-15 32,000 t0.6mm
丸型トップ   30,000
足寄町内での取り付け例

足寄町内での取り付け例

参考価格例(写真のセットの標準価格)

単価 数量 金額
断熱排気筒(L=2,700) 35,000 2 70,000
梯子型支持金具(2本用) 35,000 1 35,000
固定バンド 3,000 4 12,000
ドラフトスムーサー(DB-15) 32,000 2 64,000
¥181,000
※取り付け工賃、送料、室内側グリル等は別途料金となります。

給気管地下埋設VP150×3
排気筒φ150×2

床下温水暖房+輸入薪ストーブ

写真のバシッブ排気筒のほかに薪ストーブ用断熱二重煙筒設置
